آرماتوربندی و نکات اجرایی فونداسیون در ساختمان

آرماتوربندی و نکات اجرایی فونداسیون در ساختمان

مقدمه

آرماتوربندی یکی از مراحل حساس و حیاتی در ساخت و ساز فونداسیون است که نقش بسزایی در استحکام و پایداری سازه ایفا می‌کند. آشنایی با نحوه نمایش آرماتورها در نقشه‌های اجرایی و رعایت نکات اجرایی مربوط به آرماتوربندی، از اهمیت بالایی برخوردار است. در این مقاله، به بررسی اصول و نکات اجرایی آرماتوربندی فونداسیون پرداخته می‌شود.

فرمول نمایش آرماتور (میلگرد) در نقشه‌های اجرایی

به طور کلی، فرمول نمایش آرماتور (میلگرد) در نقشه‌های اجرایی به شرح زیر است: AϕB@C

• A: نشان دهنده تعداد میلگردها است (عددی که قبل از فی (ϕ) نوشته می‌شود).
• B: بیانگر قطر میلگرد (شماره میلگرد) است (عددی که بعد از فی (ϕ) نوشته می‌شود).
• C: نشان دهنده فاصله بین میلگردها است (عددی که پس از @ می‌آید).

گاهی لازم است طول میلگرد نیز ذکر شود که در این حالت به صورت زیر نمایش داده می‌شود: L=D

• D: نشان دهنده طول میلگرد است.

مثال‌های عملی

برای آگاهی بیشتر به مثال‌های زیر توجه نمایید:

• 25 16Φ
  یعنی 16 عدد میلگرد با قطر 25 میلی‌متر.
• ϕ 10 @ 20 cm
  یعنی میلگرد با قطر 10 میلی‌متر که در فواصل 20 سانتی‌متری قرار می‌گیرد (خاموت).
• 4Ø10@25
  یعنی 4 عدد میلگرد ساده به قطر 10 میلی‌متر در فاصله 25 سانتی‌متری.

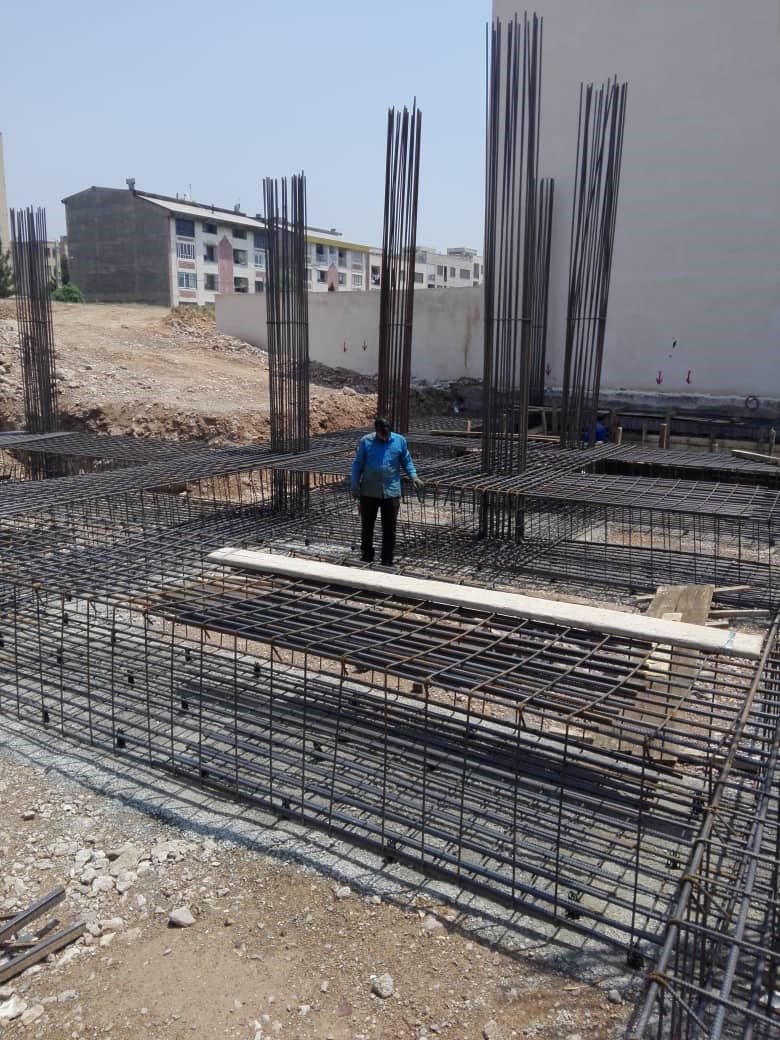

نکات اجرایی آرماتوربندی فونداسیون

در آرماتوربندی فونداسیون، رعایت نکات زیر ضروری است تا از کیفیت و استحکام سازه اطمینان حاصل شود:

1. مطابقت با نقشه‌های اجرایی: آرماتوربندی باید دقیقا مطابق با نقشه‌های اجرایی انجام شود. هرگونه تغییر در نحوه قرارگیری میلگردها باید با تایید مهندس ناظر صورت گیرد.
2. تمیز بودن میلگردها: قبل از شروع آرماتوربندی، میلگردها باید از هرگونه زنگ‌زدگی، روغن، خاک و سایر آلودگی‌ها پاک شوند.
3. استفاده از فاصله‌دهنده (اسپیسر): برای اطمینان از قرارگیری میلگردها در محل مناسب و فاصله‌های تعیین شده در نقشه، استفاده از فاصله‌دهنده‌های پلاستیکی یا فلزی ضروری است.
4. بستن میلگردها: میلگردها باید به کمک سیم‌های مخصوص (سیم آرماتوربندی) به یکدیگر بسته شوند. بستن میلگردها باید به گونه‌ای انجام شود که جابجایی آن‌ها در زمان بتن‌ریزی به حداقل برسد.
5. انجام آزمایش‌های لازم: قبل از شروع آرماتوربندی، آزمایش‌های لازم بر روی میلگردها انجام شده و اطمینان حاصل شود که میلگردها از کیفیت مطلوب برخوردارند.
6. رعایت پوشش بتن: میلگردها باید به گونه‌ای قرار گیرند که پوشش بتن (کاور) لازم بر روی آن‌ها وجود داشته باشد. این امر باعث جلوگیری از خوردگی میلگردها و افزایش دوام سازه می‌شود.
7. توجه به هم‌پوشانی میلگردها: در محل‌هایی که نیاز به اتصال دو میلگرد است، هم‌پوشانی (overlap) مناسب باید رعایت شود تا انتقال بار به درستی انجام گیرد.
8. نظارت مستمر: نظارت مستمر بر عملیات آرماتوربندی توسط مهندس ناظر ضروری است تا هرگونه خطا و انحراف از نقشه‌های اجرایی به موقع شناسایی و اصلاح شود.

نتیجه‌گیری

آرماتوربندی فونداسیون یکی از مراحل کلیدی در ساخت و ساز است که نیاز به دقت و رعایت نکات فنی دارد. آشنایی با فرمول‌های نمایش آرماتور در نقشه‌های اجرایی و رعایت نکات اجرایی می‌تواند به بهبود کیفیت و استحکام سازه کمک شایانی کند. با انجام صحیح و دقیق آرماتوربندی، می‌توان از بروز مشکلات و نقص‌های سازه‌ای جلوگیری کرد و به اطمینان از پایداری و دوام سازه دست یافت.
